電阻的連接方式
（1）電阻的串聯

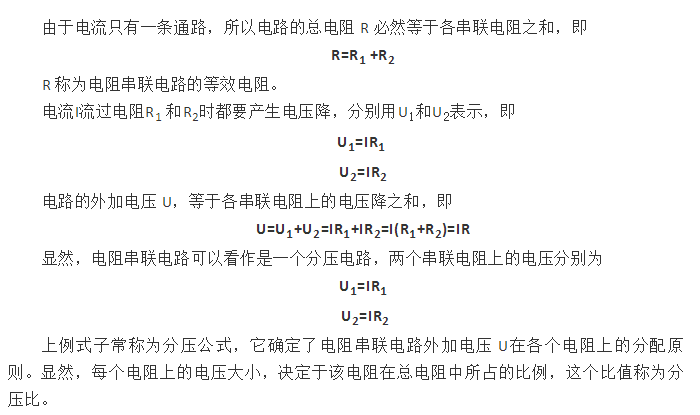

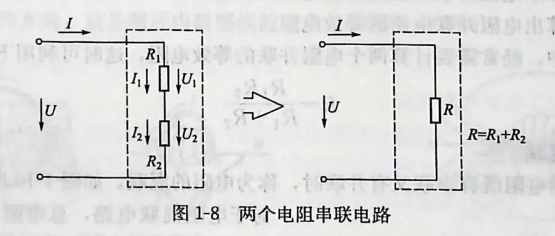

如果電路中有兩個或更多個電阻一個接一個地順序相連，并且在這些電阻中通過同一電流，則這種連接方式就稱為電阻的串聯。圖1-8 是兩個電阻串聯的電路。
（2）電阻的并聯

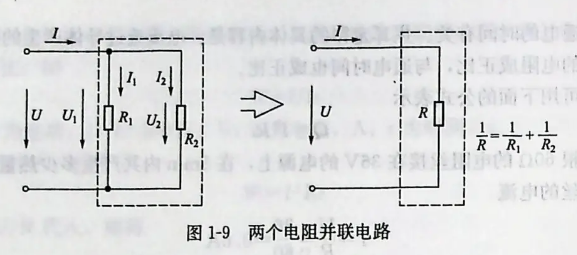

如果電路中有兩個或更多個電阻連接在兩個公共的節點之間，則這樣的連接方式就稱為電阻的并聯。各個并聯中的電阻上承受著同一電壓。圖 1-9 是兩個電阻并聯的電路。

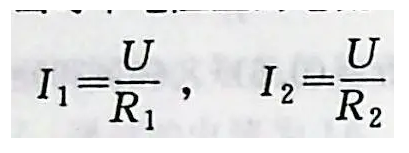

根據歐姆定律，可以分別計算出每個電阻上的電流
電路未分支部分的電流，等于各并聯支路中電流的總和，即
I=I1+I2

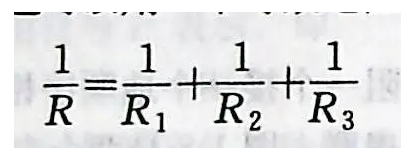

多個電阻并聯以后的等效電阻也可以用一個等效電阻R來代替。
上式表明，多個電阻并聯以后的等效電阻的倒數，等于各個支路電阻的倒數之和。由此式可以方便地計算出電阻并聯電路的等效電阻。
在實際應用中，經常需要計算兩個電阻并聯的等效電阻，這時可利用下列簡捷公式
（3）電阻的混聯

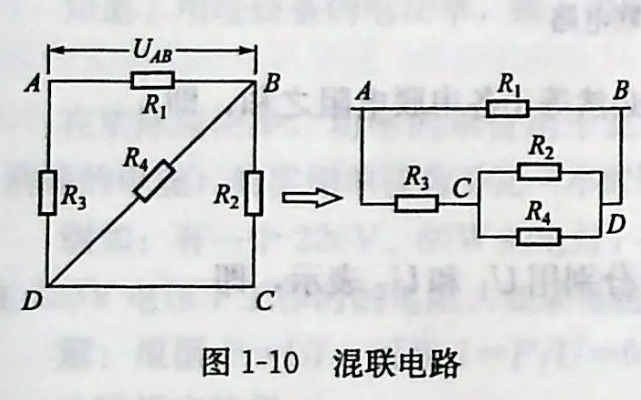

一個電路中的電阻既有串聯又有并聯時，稱為電阻的混聯，如圖1-10所示。
對于電阻混聯電路，總電阻可以這樣求∶先求并聯電阻的總電阻，然后再求串聯電阻與并聯電阻的總電阻之和。在圖1-10所示電路中，電阻 R1=R2=3Ω，R2=4Ω，R4=12Ω。求 A、B之間的等效電阻RAB。

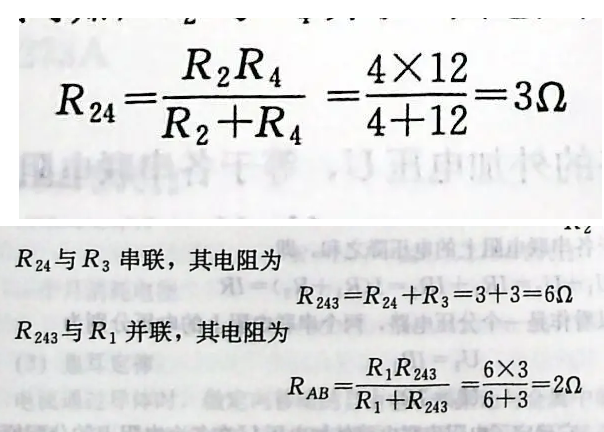

由圖可知，R2與R4并聯，其電阻為
