多線控制盤的工作原理

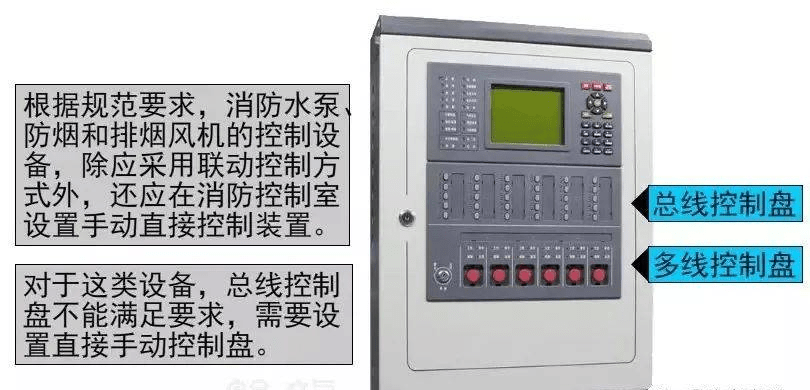

多線制控制盤也稱作多線制手動控制盤或直接手動控制盤。為確保操作受控消防設備的可靠性，對于一些重要聯動設備(如消防泵組、防煙和排煙風機)的控制，除采用聯動控制方式外，火災報警控制器還應采用多線控制盤控制方式，實現直接手動控制。
多線控制盤的操作按鈕與消防泵組(噴淋泵組、消火栓泵組)、防煙和排煙風機的控制柜控制按鈕直接用控制線或控制電纜連接，實現對現場設備的手動控制。
多線控制盤與火災報警控制器連接，一臺火災報警控制器(聯動型)可設置多個多線控制盤。
多線控制盤的操作方法
多線控制盤每個操作按鈕對應一個控制輸出，控制噴淋泵組、消火栓泵組、防煙和排煙風機等消防設備的啟動，可根據需要按下目標操作按鈕啟動對應的消防設備。

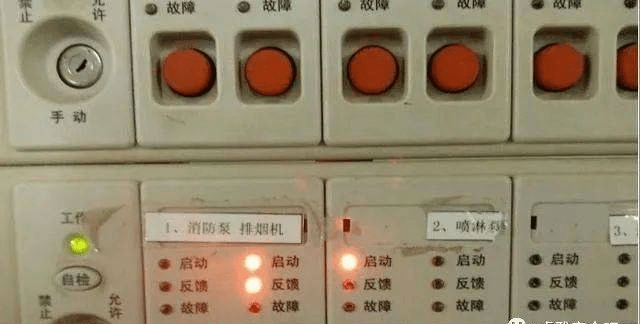

多線控制盤操作面板上設有多個手動控制單元，每個單元包括一個操作按鈕和啟動、反饋、故障三個狀態指示燈，每個操作按鈕均可控制具體設備的動作。每個操作按鈕分別對應一個啟動指示燈和一個反饋指示燈，分別用于提示按鍵狀態、顯示設備運行狀態。
多線控制盤的手動鎖用于選擇手動工作模式操作權限，“允許”和“禁止”狀態可根據需要通過面板鑰匙手動切換。
“允許”狀態
在此狀態下，工作指示燈處于綠燈運行狀態，通過多線控制盤可以手動直接啟動消防泵組、防煙和排煙風機等設備。
“禁止”狀態
在此狀態下，工作指示燈處于紅燈運行狀態，不能通過多線控制盤手動直接啟動消防泵組、防煙和排煙風機等設備.
“啟動”狀態
如果“啟動”指示燈處于閃爍狀態，表示多線控制盤手動控制單元已發出啟動指令，等待反饋；如果“啟動”指示燈處于常亮狀態，表示現場設備已啟動成功.
“反饋”狀態
如果“反饋”指示燈處于熄滅狀態，表示現場設備啟動信息沒有反饋回來；如果“反饋”指示燈處于常亮狀態，表示現場設備已啟動成功并將啟動信息反饋回來。
“故障”狀態
如果“故障”指示燈處于熄滅狀態，表示多線控制盤功能處于正常狀態；如果故障”指示燈處于黃色常亮狀態，表示多線控制盤功能處于異常狀態。
自動噴水滅火系統消防水泵的啟動方式與控制邏輯
啟動方式
為確保消防水泵的可靠控制，適應消防水泵啟動滅火、災后控制以及維護保養的需求，消防水泵應能手動啟停和自動啟動。消防泵組電氣控制柜設置有手動、自動轉換開關，當開關處于手動位時由控制柜面板啟/停按鈕手動控制水泵啟停。當開關處于自動位時可由多種方式控制水泵啟動，包括：1消防控制室總線聯動啟動。2消防控制室多線控制盤操作按鈕啟動。
3高位消防水箱出水管流量開關啟動
4報警閥組壓力開關啟動。
5消防水泵出水干管壓力開關啟動等
上述消防水泵啟動方式中，消防控制室總線聯動啟動、高位消防水箱出水管流量開關啟動、報警閥組壓力開關啟動和消防水泵
出水干管壓力開關啟動屬于自動啟動控制，其他方式屬于手動啟動控制.
消防水泵不設自動停泵的控制功能，其停止應由具有管理權限的工作人員根據火災撲救情況確定，并通過消防控制室多線控制盤上啟/停按鈕或水泵房消防泵組電氣控制柜上的停止按鈕手動實施。
消防泵組電氣控制柜還應設置機械應急啟泵功能，并應保證在控制柜內的控制線路發生故障時由有管理權限的人員在緊急時啟
動消防水泵。機械應急啟動時，應確保消防水泵在報警5min內正常工作。
