白鋼打底時(shí)候通常都采用實(shí)芯焊絲氬弧焊接打底的方法加內(nèi)部充氬保護(hù)的方法,這種方法雖然可以使用。但是，隨著管線長度的增大，氬氣沖氬密度會隨著降低造成氣體雖然很大但是里面的密閉空間充氬慢。因此，使用藥芯免氬焊絲打底完全可以避免沖氬的步驟。
白鋼氬弧藥芯焊絲 也是自保焊絲的一種，如TGF308 這類焊材標(biāo)號相對于實(shí)心的ER開頭的焊絲，內(nèi)部充滿了藥粉。焊絲鐵水量很少，和普通實(shí)心打底焊接有很大的區(qū)別，這種焊絲內(nèi)部的的藥粉占很大的比例。在建立融池后，鐵水和藥渣一起流動。焊縫融池不好觀察，在焊接時(shí)候不能采用實(shí)心氬弧焊絲的單邊點(diǎn)送絲焊接了。
藥芯不銹鋼打底焊絲工藝的維護(hù)機(jī)理是，反面焊縫運(yùn)用焊絲藥粉發(fā)生的融渣和其合金成份的冶金來進(jìn)行反應(yīng)，外坡口焊縫依托氬+渣進(jìn)行保護(hù)。
應(yīng)留意以下操作要點(diǎn)：焊接過程中，鎢極. 焊把 焊縫焊絲之間保持正確的夾角，焊把噴嘴前夾角為70°-80°,焊絲與焊件夾角為15°-20°,正確操控焊縫溫度。

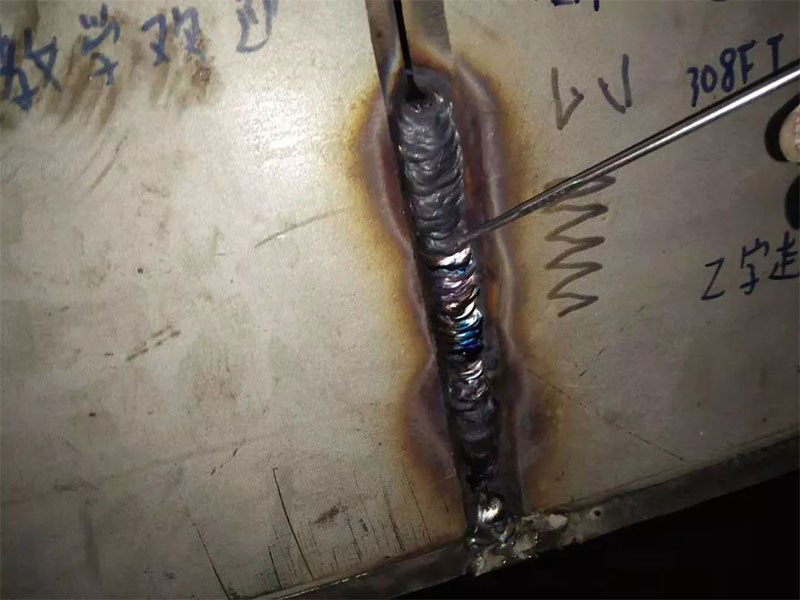

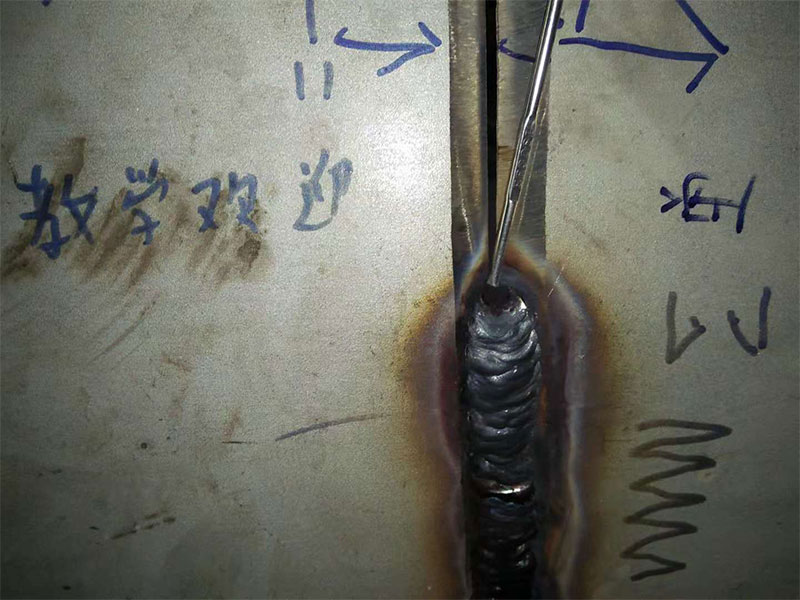

操作時(shí)，電流應(yīng)比焊實(shí)芯焊絲時(shí)稍大，焊把應(yīng)作鋸齒擺動，以使鐵水和藥皮分離，便于調(diào)查鐵水和內(nèi)部坡口是否焊透;送焊絲時(shí)，最好送到融池的一半，并向內(nèi)稍壓低一下，兩邊點(diǎn)一下。以此手法來確保根部焊透、并避免呈現(xiàn)內(nèi)凹未焊透。

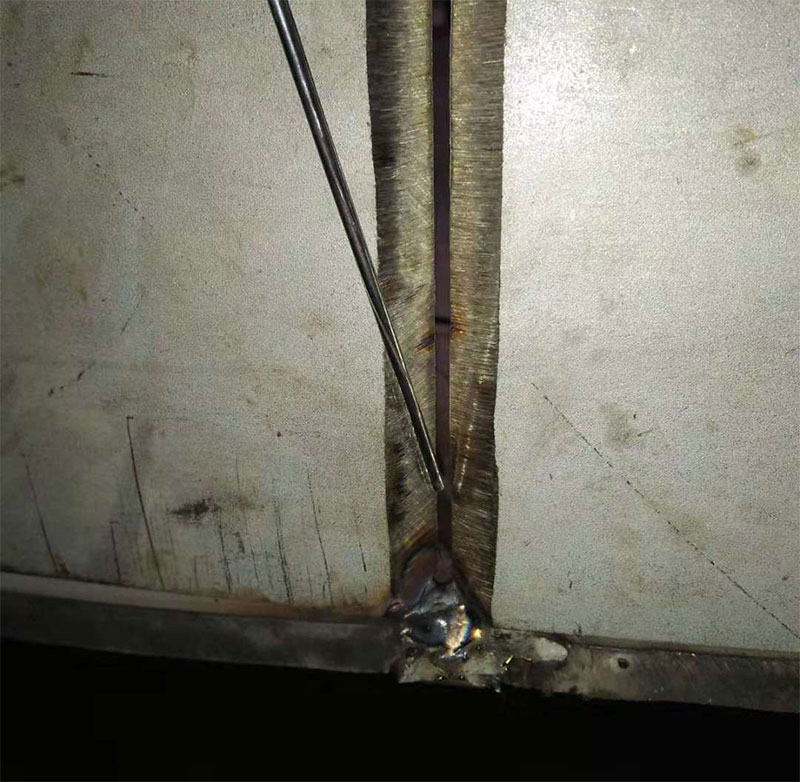

焊接過程中，焊絲應(yīng)有規(guī)矩的送入、取出，并確保焊絲一直處于氬氣的維護(hù)下，以免焊絲端部被氧化，影響焊接質(zhì)量;留意起弧、收弧處的弧坑。起弧在焊縫坡口一邊。收弧時(shí)應(yīng)留意發(fā)生弧坑、 避免縮孔等缺點(diǎn)。
使用藥芯焊絲打底焊，焊縫里面不必通氬氣，焊工焊接方便具有高效、低成本的特點(diǎn)。
